简介
本款实时时钟模块（RTC）采用DS3231M芯片方案，芯片内部集成了MEMS谐振器和温度补偿器，相比石英晶振时钟，降低了机械失效风险，因此该模块可以用于强烈震动的环境。在-45°C至+85°C范围内，DS3231M的精度保持在±5ppm (±0.432秒/天)。
基于MEMS的RTC已通过AEC-Q100认证的冲击和振动测试。它可以承受2900g的机械冲击（JESD22-B104C Condition-H）和20g的变频振动（JESD22-B103B Condition-1）。DS3231M可以用纽扣电池供电，断开主电源时仍可保持精确计时。RTC可提供秒、分、时、星期、日、月和年的信息，可以自动调整月末的日期、闰年修正。时钟格式可以是24小时或带AM/PM指示的12小时。提供两个可编程的日历闹钟和一个1Hz方波输出。另外，RST校验引脚可以作为微处理器复位的按键输入。
注意：由于最新的航空货运规定，电池，磁体，液体等特殊物品的运输审核会变得非常严格，故RTC模块不配电池，请在当地购买。模块使用的纽扣电池型号为CR1220。

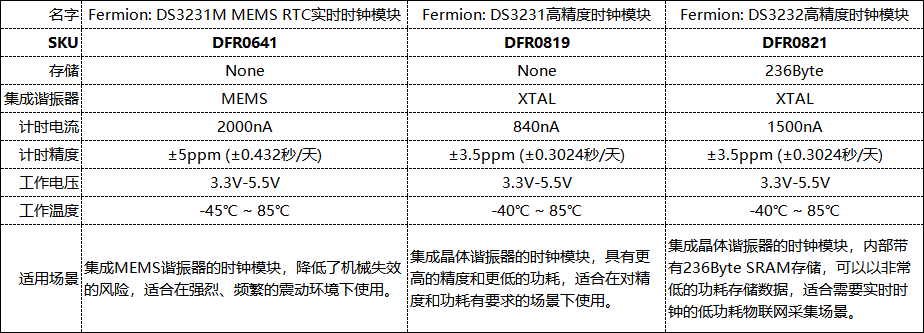

选型指南
特性
- 内部集成MEMS谐振器，抗摔性强，误差小
- 内部集成温度补偿器，温度漂移小
- 完整的时钟日历功能
- 两个可编程日历闹钟
应用场景
技术规格
- 接口供电电压：3.3V-5.5V
- IIC地址：0x68
- 计时范围：1970 ~ 2100年
- 工作温度：-45℃ ~ +85℃
- 计时精度：±5ppm (±0.432秒/天)
- 产品尺寸：22.5*21mm
配送清单
- DS3231M MEMS RTC实时时钟模块 x1
- 2.54-7P黑色单排排针 x1
