简介

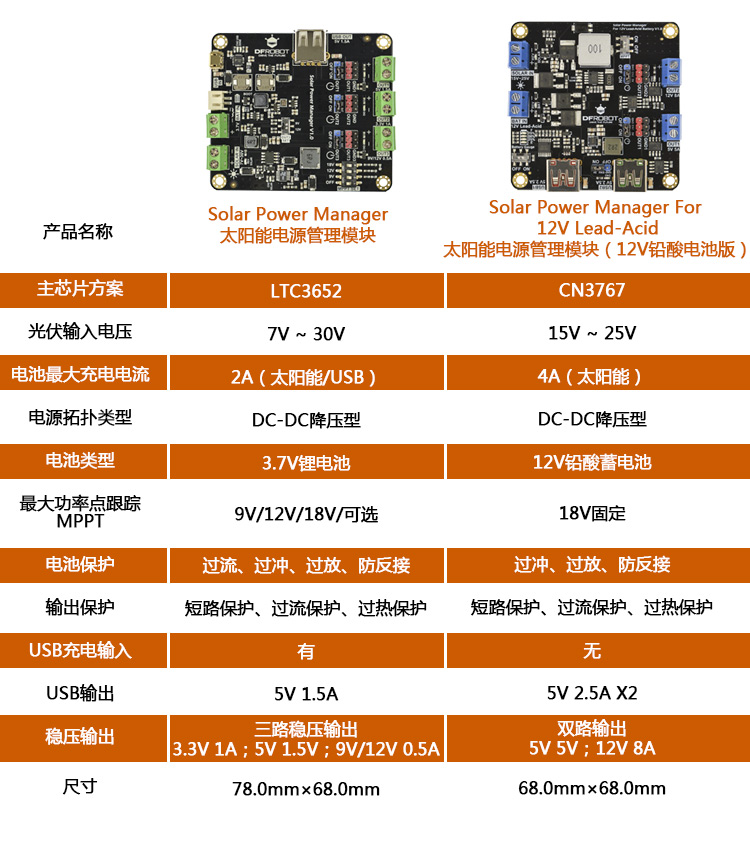

技术规格
- 太阳能充电管理芯片：CN3767
- 太阳能板输入电压(SOLAR IN)：15V~25V
- 电池类型（BAT IN）：12V铅酸蓄电池
- 充电电流：4A Max 涓流、恒流、恒压、浮充四段蓄电池专用充电方式
- 浮充电压：13.55V
- 过放保护电压：10.8V
- 太阳能（SOLAR IN）平均充电效率：94%
- 输出注1：OUT1 5V 5A；OUT2 12V 8A；USB1 5V 2.5A；USB2 5V 2.5A
- USB1/USB2支持三种USB充电协议注2
- Apple 2.4A：DP=2.7V，DM=2.7V
- SAMSUNG 2.0A：DP = 1.2V，DM =1.2V
- BC1.2：DP=DM=0V（短接）
- OUT1/USB1/USB2转换效率：93%@50%负载
- OUT2转换效率：98%@50%负载
- 静态电流：< 4mA
- 保护功能
- 电池（BAT IN）：过冲保护，过放保护，反接保护
- 太阳能输入（SOLAR IN）：防倒灌，反接保护
- 输出（OUT1-2,USB1-2）：过流/短路保护，过热保护
- 工作温度：-40℃～85℃
- 尺寸：68.0mm×68.0mm
注1：OUT1/USB1/USB2三路共享5A额定电流（峰值电流8A），即该三路总输出功率不超过5V*5A=25W（峰值40W）。
注2：对于所使用的设备是否支持所列充电协议，请咨询相关设备生产厂商或零售商。若所使用的手机或平板均不支持上述USB充电协议，设备为了安全起见，通常会把充电功率限制在5V*1A=5W，这并非USB输出端故障或输出能力不足所致。
配送清单
- 太阳能电源管理模块（12V铅酸电池版） x1
- 黑色跳线帽 x3
- 六角双通尼龙柱M3*16 x4
- 圆头不锈钢螺丝M3*10 x4
- 黑色铝散热片14*14*7mm x1
- 黑色铝散热片50*50*12.7mm x1
- 蓝色导热硅胶片14*14*0.5mm x1
- 蓝色导热硅胶片50*50*1.5mm x1
- DC2.1电源转接母头 x1
