简介
micro:bit
micro:bit 是一款由英国广播电视公司(BBC)为青少年编程教育设计,并由微软,三星,ARM,英国兰卡斯特大学等合作伙伴共同完成开发的微型电脑。
目前micro:bit由英国的非盈利组织micro:bit基金会在全球范围内运营推广。
micro:bit仅有信用卡的一半大小,搭载了5x5 可编程LED点阵,两颗可编程按键,加速度计,电子罗盘,温度计,蓝牙等电子模块。

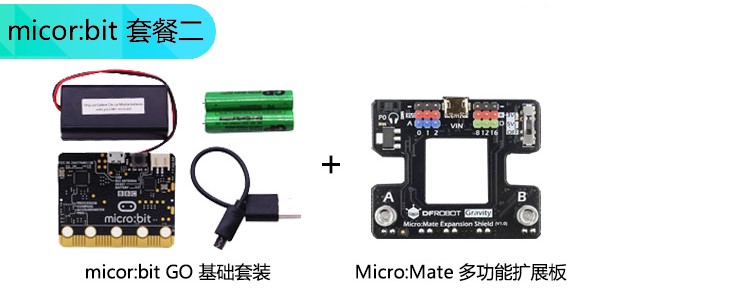

Micro:Mate
Micro:Mate是一款为micro:bit设计的微型多功能IO传感器扩展板。其3Pin接口支持DFRobot百款Gravity系列电子元件,为micro:bit使用者省去了繁琐的鳄鱼夹接插步骤。
Micro:Mate体积小巧 形状与micro:bit 相同,安装完成后仅增加5mm厚度,最大限度地集成了micro:bit的常用功能。扩展板通过金属弹针与其连接,引出共6组Gravity接口和一组3.5mm耳机接口。另外,扩展板配备了3V-5V电压切换功能,能驱动至多5V 2A的电子元件(需要外接Micro USB电源支持),保证舵机,小型电机等设备能正常运行。
扩展板表面带有完善的丝印及电源指示灯,背面附带防反接的胶垫,既能保护主板,又能防止micro反接。另外,Micro:Mate采用Gravity标准彩色排针,便于用户区分不同管脚,同时兼容面包板和跳线,适合电子实验,小型机器人,互动装置和可穿戴设备等项目 是micro:bit入门与进阶的必选配件!
注意:
- Micro:Mate通过弹针连接micro:bit主板,安装时,请将螺丝拧紧,防止接触不良。
- Micro:Mate由于本身电压限制(3.3V) 不支持5V模拟输入模块,如PH计等5V设备将无法兼容。
- Micro:Mate的USB接口仅作供电使用,无法用于程序上传。
- 驱动大电流设备,如舵机等原件,请将元件接至8 12 16口,并调整至5V输出,否则可能由于电流过大烧坏电路板!
