简介
DFRobot FireBeetle萤火虫系列是专为物联网设计的低功耗微控制器。该系列产品,定位于低功耗物联网,旨在方便、快速的搭建物联网硬件平台。FireBeetle系列有三个大类,分别是Board(主板)、Covers(扩展)、Accessories(配件)。

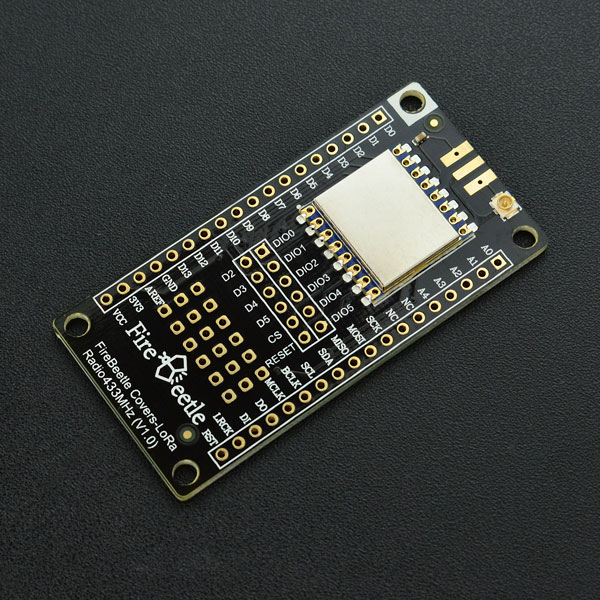

FireBeetle LoRa 433MHz无线传输模块,采用高性能SX127x LoRa 433MHz芯片,内置PA增益,在空旷可视范围内可达5KM,实测城市距离大于1KM。支持FSK调制方式,支持最大传输速率300Kbps,支持LoRaTM,最大传输速率37.5Kbps。支持Arduino,支持低功耗,在睡眠模式下电流小于0.2uA。可以应用在远程抄表、家庭自动化检测、轮胎气压监测、健康监测、可穿戴等系统。
特性
- FSK/GFKS技术,LoRa(远程)扩频技术
- 半双工通信
- 抗干扰强
- 高接收灵敏度-139dbm
- 256位FIFO TX/RX
- RSSI信道侦测功能
技术规格
- 工作电压:3.3V
- 睡眠模式电流:0.5uA
- 空闲模式电流:1.5uA
- 接收模式电流:10mA
- 发送模式电流:120mA(RFOP=+20dBm) - 20mA(RFOP=+7dBm)
- 发射功率范围:-1dBm~20dBm(Max)
- 接收灵敏度:-139dBm(Max)
- FIFO/直接模式两种传输模式
- 工作频率:403MHz~463MHz(典型值433MHz)
- 数据传输速率:@FSK,1.2~300Kbps @LoRaTM,0.018~37.5Kbps
- 调制方式:LoRaTM、FSK、GFSK、OOK
- 内置天性静电保护
- 127分贝动态范围RSSI
- 256字节FIFO与CRC跳频功能
- SPI接口
- 5个软件控制GPIO(可用作中断)
- 工作温度:-20℃~+70℃

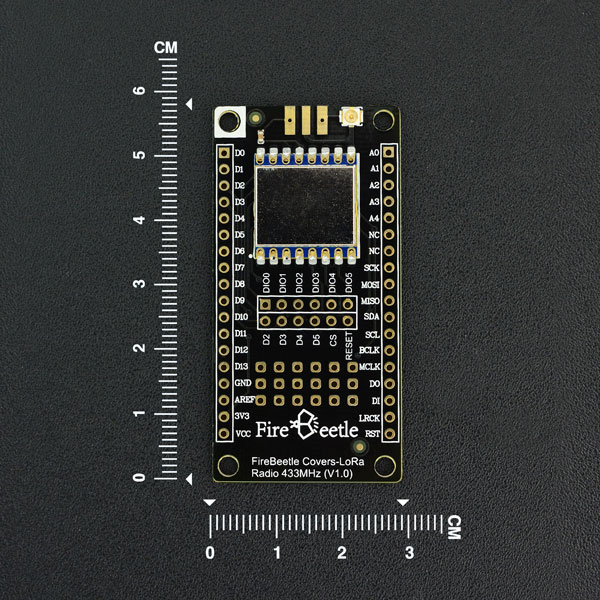

- 模块尺寸:58 × 29(mm)
- 安装孔位置:53 x 24(mm)
- 安装孔尺寸:内径3.1mm

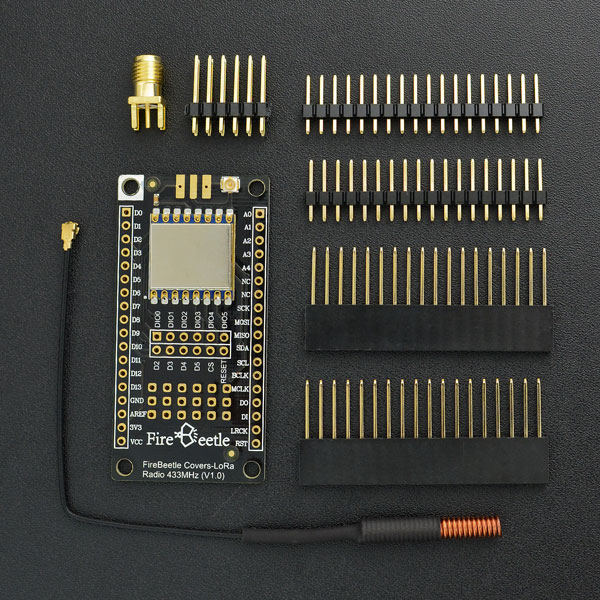

配送清单
- FireBeetle Covers-LoRa Radio 433MHz(V1.0) x1
- 18pin-2.54mm间距排针 ×2
- 18pin-2.54mm间距长排母 ×2
- 433MHz弹簧天线-IPEX ×1

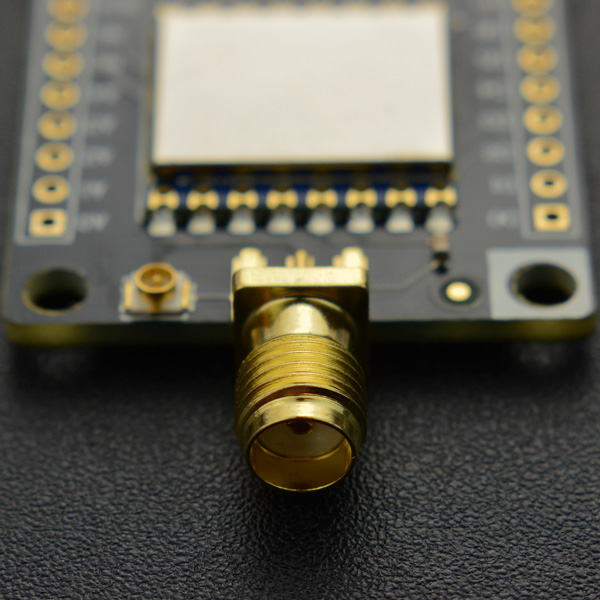

- SMA-KE外螺内孔偏脚间距1.6天线插座 ×1
