简介
逻辑分析仪串口 DAPLink CKLink 调试工具是一款兼有逻辑分析仪、CKLink Debugger、DAP-Link Debugger、USB2UART功能的开发工具，使用时可以通过按键任意切换功能。它拥有4IN1多功能，最大采样率80MHz，最大8通道，超小体积，多平台支持，130+解析协议。
作为逻辑分析仪时，最大支持80MHz的采样频率，可以配合上位机解析绝大部分协议；作为UART模块时，同时支持4路串口，最大支持20M波特率，可以适应绝大部分使用串口的场景；作为CKLink或DAPLink使用时，可以用来调试RISC-V系列芯片、ARM系列芯片，并且额外支持1路串口用来观察日志。
功能标注
| 指示灯 | 功能 | 描述 |
| 蓝色 | SLogic | 最高80M采样率，最大8个采样通道，用于抓取和调试数字信号 |
| 绿色 | DAPLink+UART | 一路DAPLink和一路串口，对芯片仿真的时候同时能通过串口调试 |
| 红色 | CKLink+UART | 一路CKLink和一路串口，对芯片仿真的时候同时能通过串口调试 |
| 黄色 | UART × 4 | 4路串口，两路波特率最高20Mbps，两路波特率最高1Mbps |

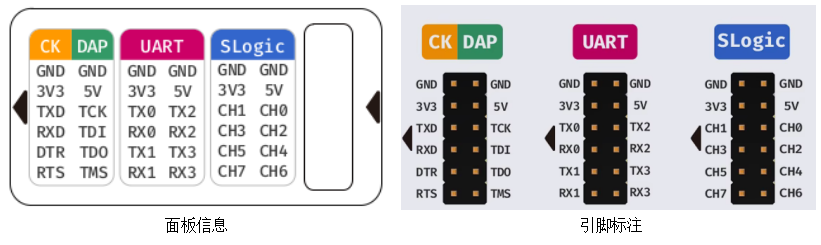

引脚标注
技术规格
- SLogic功能参数
- 最大通道数：8CH
- 最高采样率：80M
- 传输带宽：320Mb/s
- 采样模式：Stream
- 典型配置：80M@4CH 40@8CH
- 信号输入范围：0~3.6V
- 高低电平门限：VIN>2V VIL<0.8V
注：Windows环境下SLogic Combo 8最大传输带宽160Mb/s，典型配置80M@2CH 40M@4CH
- CKLink功能参数
- JTAG时钟速率：16M
- 典型dump速度：1200KB/s
- 调试串口：最高20Mbps
- DAPLink功能参数
- 调试串口：最高20Mbps
- 典型烧录速度：110KB/s
- UART功能参数
- 最高波特率：2×20Mbps+2×1Mbps
- 总带宽：42Mbps
配送清单
- 逻辑分析仪/串口/DAPLink/CKLink调试工具 ×1
- 芯片夹 ×10
- USB TYPE-C数据线 ×1
- 母对母杜邦线2*6p ×1
