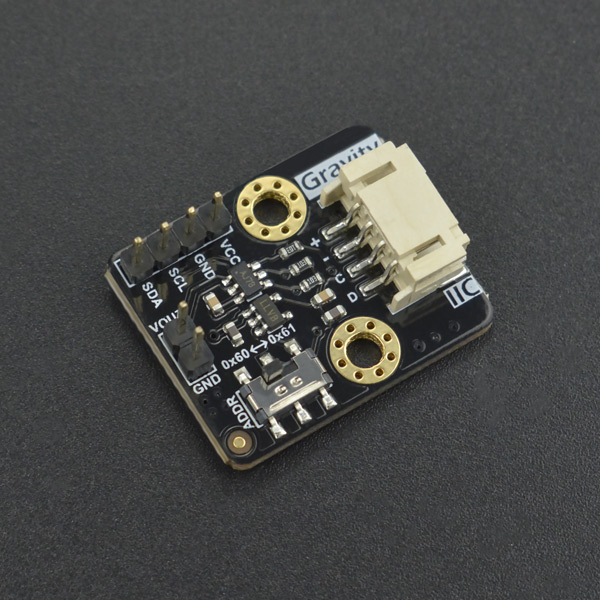

简介
DFRobot Gravity I2C 12-Bit DAC是一款I2C接口集成有EEPROM小巧易用的数模DA转换模块，能将数字量准确地转换成对应的直流电压信号（非PWM），满足各类小型创意项目或自动控制系统的需要。该模块兼容arduino、树莓派等各种3.3V或5V主控板，虽然这类主控板要实现模拟量输出可使用PWM模拟，但这种模拟的纹波很大，而且精度不高。如要得到稳定准确的直流电压信号，必须要用DAC。此外，DAC可用于一些有趣的应用，如用作为信号发生器产生正弦波、三角波甚至是任意波形。

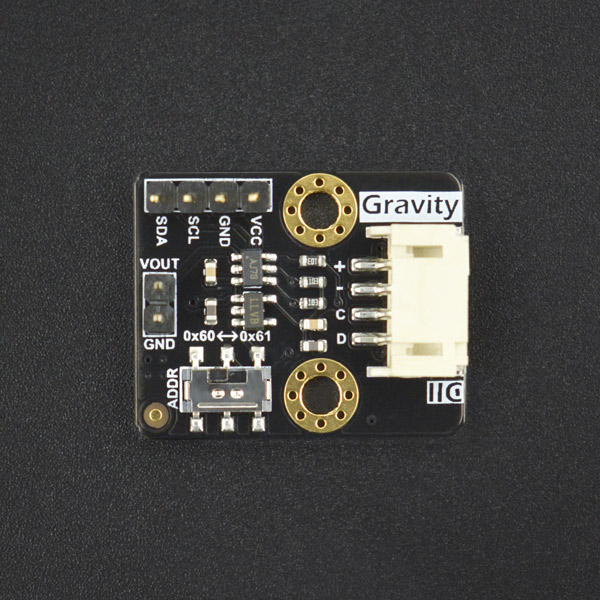

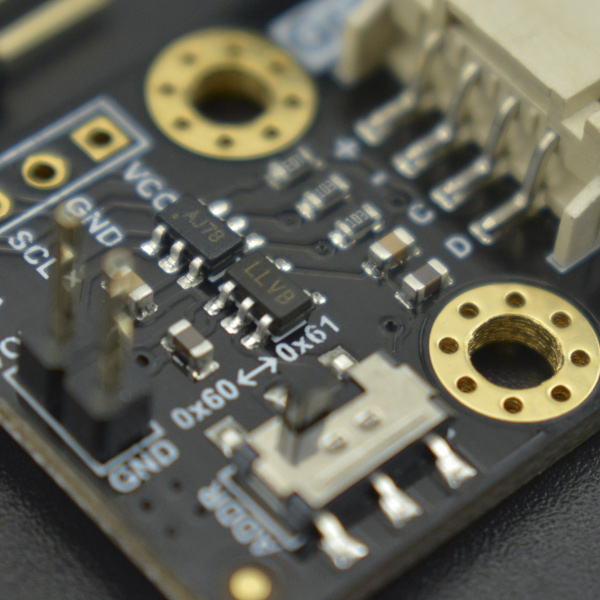

本模块采用12位DAC芯片MCP4725，无需外部提供参考电压（供电电压VCC与参考电压一致），支持3.3~5V宽电压供电，板载I2C地址选择开关（两个I2C地址0x60或0x61可选），最大支持2个DA模块的级联。芯片内置EEPROM，可将需要输出的DAC值写入EEPROM中，断电保存，下次重新上电时模块立刻根据存储在EEPROM的DAC值输出相应的模拟电压信号。

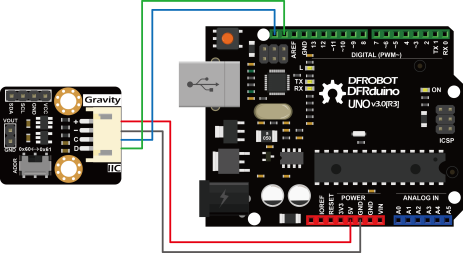

Gravity: I2C 12-Bit DAC Module接线示意图（Arduino UNO）

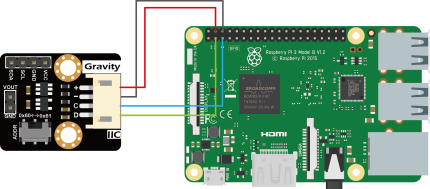

Gravity: I2C 12-Bit DAC Module接线示意图（树莓派3B）
特性
- 12-bit高精度数模转换
- 内置EEPROM，断电保存DAC数据
- Gravity I2C接口，即插即用，预留XH2.54 4P接口供扩展
- 宽电压输入，兼容3.3V/5V控制器
- 模块尺寸小巧，方便安装
应用场景
技术规格
- 输入电压(VCC)：3.3V~5.0V
- 输出电压：0-VCC
- DAC分辨率：12-bit
- 工作电流：< 0.2mA
- 通信接口：Gravity I2C （逻辑电平0-3.3V）

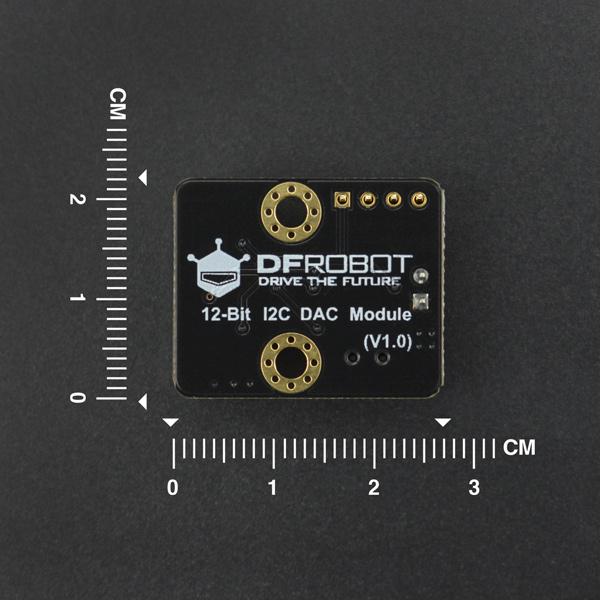

- 产品尺寸：27mm×22mm
- 重量：13.8g
配送清单

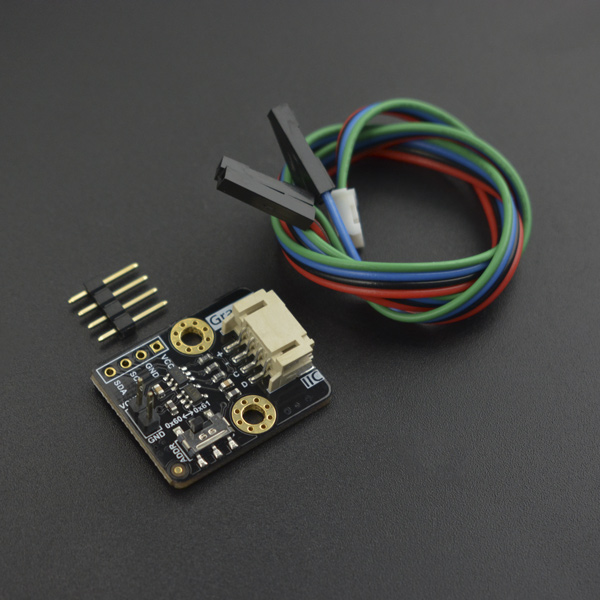

- Gravity 12位I2C数模DA转换模块 x1
- Gravity-4P I2C传感器连接线 x1
- XH2.54-4Pin排针 x1
