简介
这是一款arduino兼容的TDS传感器,用于测量水的TDS值,TDS数值可反应水的洁净程度,可应用于生活用水、水培等领域的水质检测。
TDS (Total Dissolved Solids),中文名:总溶解固体,又称溶解性固体总量,表明1升水中溶有多少毫克溶解性固体。一般来说,TDS值越高,表示水中含有的溶解物越多,水就越不洁净。因此,TDS值的大小,可作为反映水的洁净程度的依据之一。
(图片来自网络)
常用的TDS检测设备为TDS笔,虽然价格低廉,简单易用,但不能把数据传给控制系统,做长时间的在线监测,并做水质状况分析。使用专门的仪器,虽然能传数据,精度也高,但价格很贵。为此,我们专门推出了这款arduino兼容的TDS传感器,连接至arduino控制器后,就可用于测量水的TDS值。
该产品专为arduino设计,即插即用,使用简单方便。3.3~5.5V的宽电压供电,0~2.3V的模拟信号输出,使得这款产品兼容5V、3.3V控制系统,能非常方便的接到现成的控制系统中使用。测量用的激励源采用交流信号,可有效防止探头极化,延长探头寿命的同时,也增加了输出信号的稳定性。TDS探头为防水探头,可长期浸入水中测量。
该产品可应用于生活用水、水培等领域的水质检测。有了这个传感器,就可轻松DIY一套TDS检测仪了,轻松检测水的洁净程度,为你的水质把好关。
注意:
TDS探头不能用于55℃以上的水中。
TDS探头放置位置不能太靠近容器边缘,否则会影响示数。
TDS探头头部与导线为防水,可浸入水中,但连线接口处与信号转接板不防水,请注意使用。
特性
1.宽电压工作:3.3~5.5V
2.0~2.3V模拟信号输出,兼容5V、3.3V两种控制系统
3.激励源为交流信号,有效防止探头极化
4.防水探头,可长期浸入水中测量
5.Arduino兼容,Gravity接口,连线简单,即插即用,无需焊接
技术规格
- 信号转接板:
- 输入电压:3.3~5.5V
- 输出信号:0~2.3V
- 工作电流: 3~6mA
- TDS测量范围:0~1000ppm
- TDS测量精度:±10% F.S.(25℃)

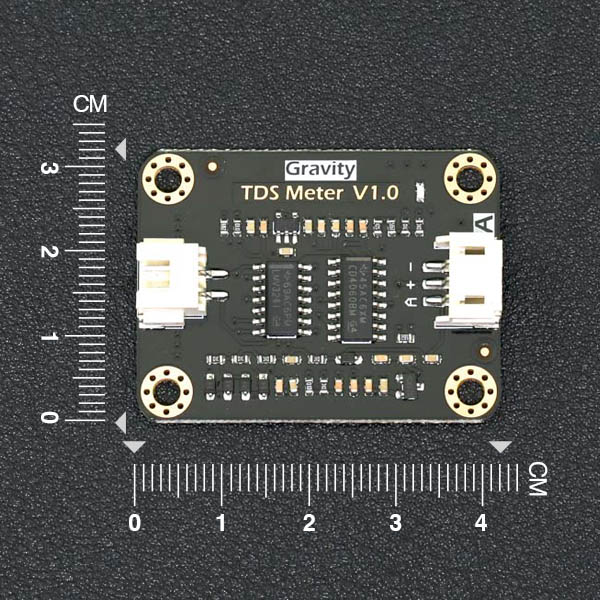

- 尺寸:42*32mm

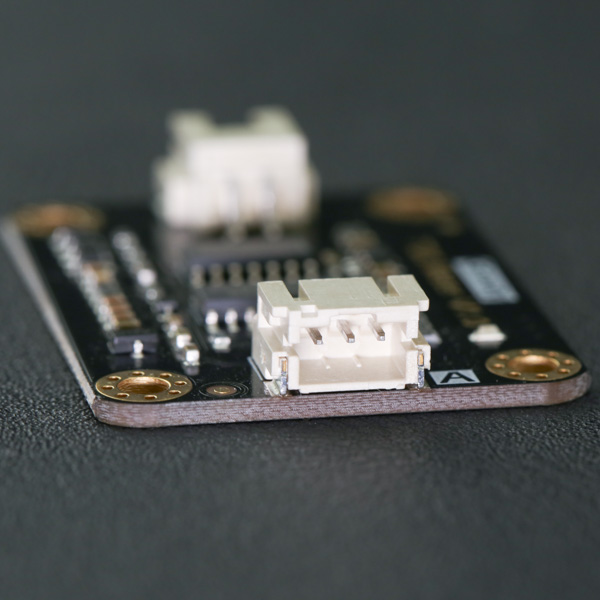

- 模块接口:PH2.0-3P
- 电极接口:XH2.54-2P

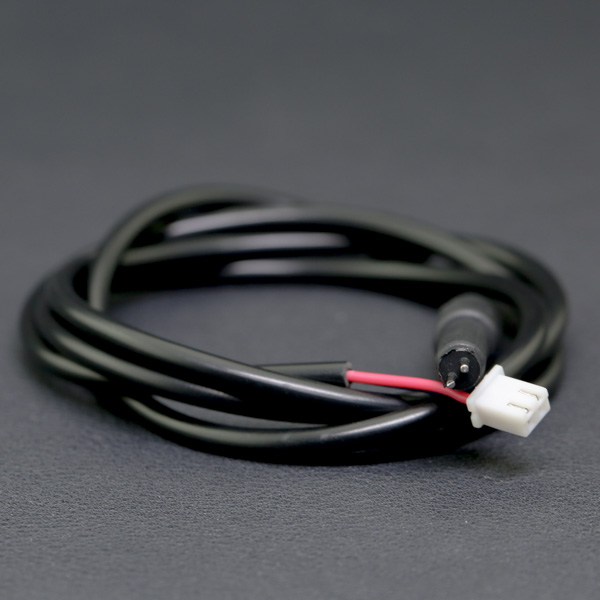

- TDS探头:
- 探针数量:2
- 总体长度:83cm
- 连线接口:XH2.54-2P
- 颜色:黑色
- 其他:防水探头

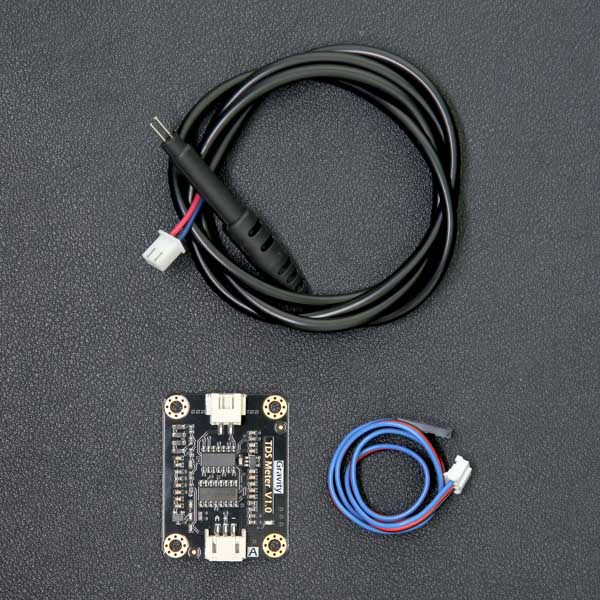

配送清单
- TDS信号转接板 x1
- 防水TDS探头 x1

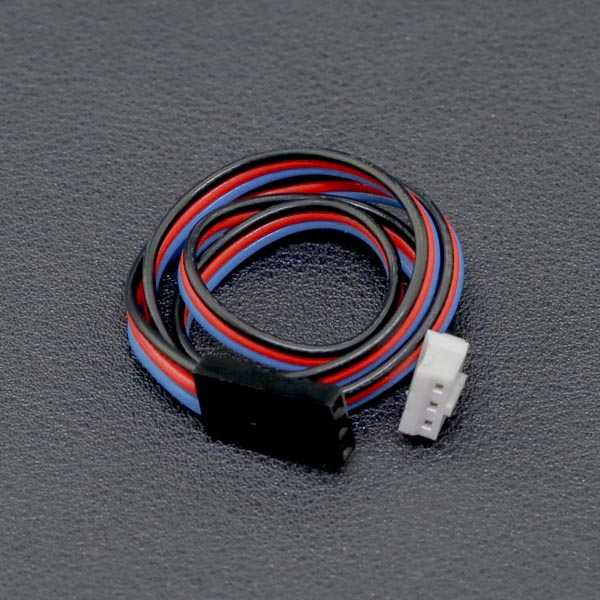

- Gravity 3PIN模拟传感器线 x1
