产品简介
前段时间推出的树莓派扩展板“Rapberry Pi meet Arduino”受到了广大爱好者的一致好评,特此DFRobot又为大家带来了一块树莓派的扩展板。适应树莓派,扩充更多的GPIO。
树莓派是个功能强大的小型计算机,但是它不像Arduino那样,具备丰富的扩展板、传感器、驱动板等硬件周边。树莓派不能像、Arduino那样叠加各种扩展板。除非玩家能够在树莓派上移植Arduino IDE并且调用其GPIO口来驱动Arduino的周边设备。但是这样的玩家需要极强的技术功底,而且目前社区中此类资料也是极少。为此DFRobot为大家带来了一个折中的方案,利用Arduino Leonardo作为树莓派驱动Arduino设备的中介,它们之间利用串口进行通讯。
本扩展板具备以下优势:
- 树莓派作为一个强大的上位机,能够处理复杂的计算,弥补Arduino的短板。
- 拥有树莓派基础的玩家对Arduino极易上手,基本上没有什么门槛。
- 树莓派强大的网络和图像处理功能,为Arduino提供了一个廉价的网络和图像解决方案。
- 用树莓派搭配leonardo,比起购买伽利略或者Arduino Yun更加实惠,学习成本更低。
功能简述
- 集成Arduino Leonardo,树莓派亦可对其编程,亦可通讯。
- 引出树莓派所有IO,转换成5V并作了保护。
- 集成RTC时钟,可通过树莓派直接读取。
- 开关切换叠加的扩展板串口连接,A为连到树莓派,B为连到Arduino。
- 扩展xbee接口,3pin排针。
技术规格
- 微控制器:ATmega32u4
- 引导装载程序:Arduino Leonardo
- 工作电压:5V
- Arduino Digital I/O(数字):20
- Arduino Analog I/O(模拟):6
- Raspberry Pi 引出 GPIO :16
- Raspberry Pi 引出 I2C总线:1
- Raspberry Pi 引出 ID_I2C总线:1
- Raspberry Pi 引出 SPI总线:1
- Raspberry Pi 引出 TTL UART串口:1

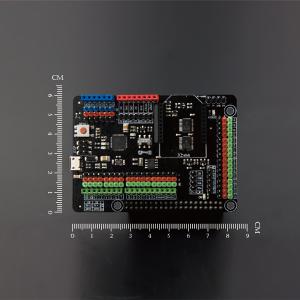

- 体积:88x56x26mm

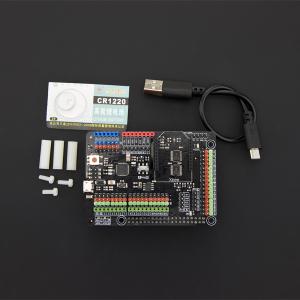

配送清单
- 树莓派扩展板 x1
- 20cm micro USB 线 x1
